網路架構
首先說明一下網路架構：
外部網路(ETH00)：10.1.0.0/16
DMZ(ETH01)：192.168.100.0/24
內部網路(ETH02)：192.168.1.0/24
NAT 設定
1、設定網路介面 IP 與 Netmask

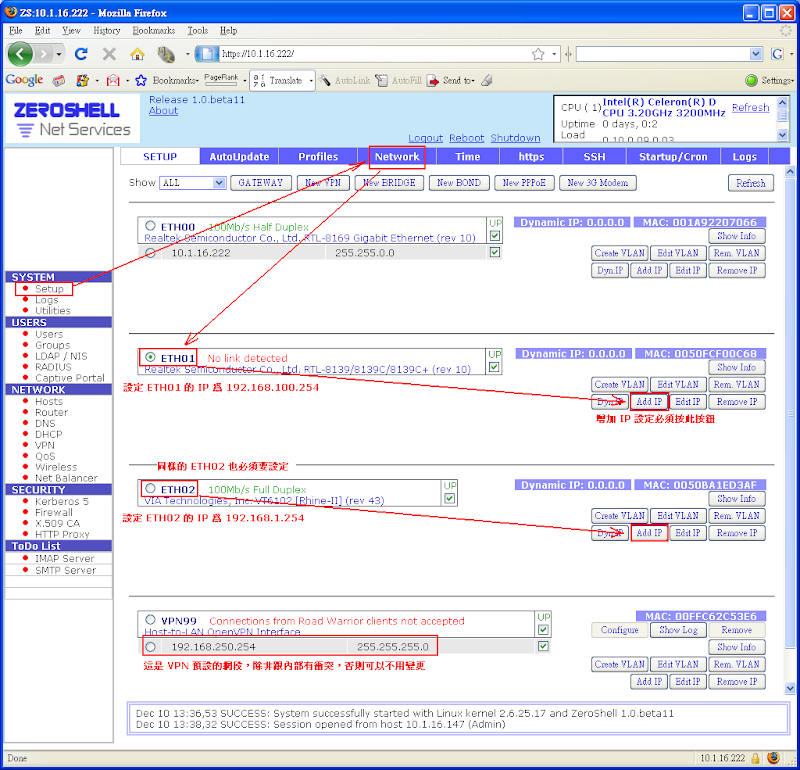

進行 NAT 設定之前，必須進行網路介面的 IP address 與 Netmask 的設定，點選「SYSTEM –> Setup –> Network」，即可進入設定頁面：

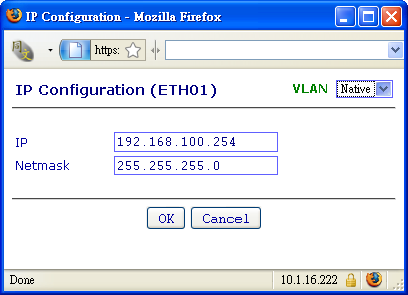

選擇要設定的網路介面，點選「Add IP」即可進行設定，畫面如下：
2、設定 DHCP

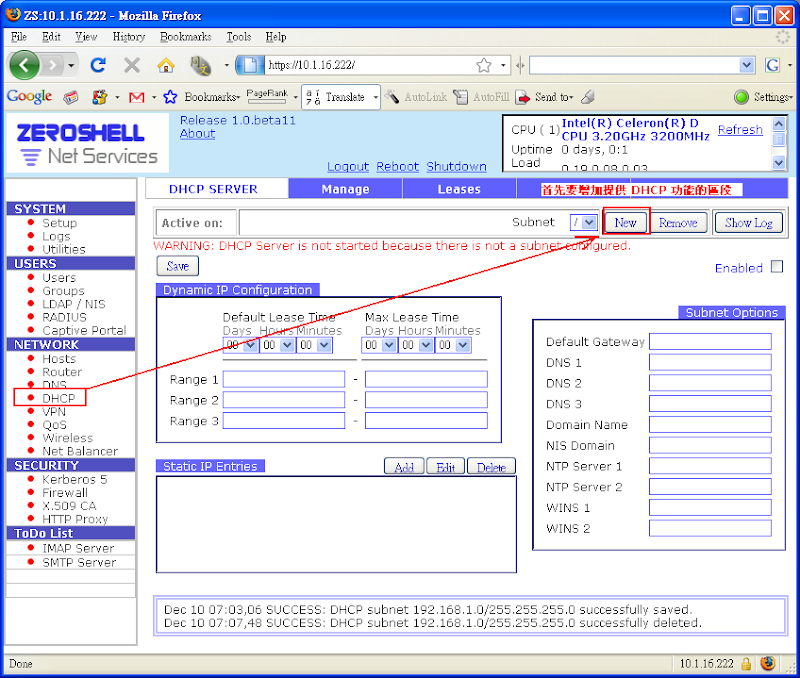

網路介面都設定完成後，接著就要啟用 DHCP 的功能了，首先選擇「NETWORK –> DHCP」：
由於必須選擇要將 DHCP 服務提供給哪些網段，因此必須先按下「New」按鈕加入網段。

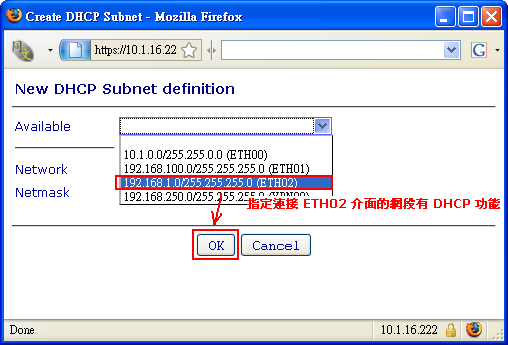

接著要選擇網段：(本實驗中要提供 DHCP 服務給內部網路的網段，也就是 ETH02)
再來就是 DHCP 服務所需要的相關設定：(包含租約的時間、IP 分配的範圍、DNS … 等等)
設定完後要記得勾選「Enabled」，並按下「Save」按鈕儲存設定並啟用 DHCP 服務。
3、設定 NAT 並啟用
最後來到 NAT 設定畫面，選擇「NETWORK –> Router –> NAT」：
接著會(huì )跳出 NAT 的設定畫面，此時要將對外連線的網路介面移到右邊：(表示該介面為啟用 NAT 功能的網路介面)
在本實驗中，對外連線的介面為 ETH00，因此將其移到右邊後，按下「Save」儲存設定即告完成。
DMZ 設定
在 ZeroShell 中，沒有很明確提供管理者設定 DMZ 的地方，但由於 web 管理介面提供的功能設定很多，因此還是可以將 DMZ 的效果組合出來。
由於實驗環境中，在 DMZ 區中的電腦為 private IP，因此這邊決定使用 IP alias 搭配 port forwarding 的方式進行 DMZ 的設定。
1、增加 public IP
首先，必須增加多個 public IP 至對外連線上，選擇「SYSTEM –> Setup –> Network」進入 IP 設定的畫面：
加入兩組 IP，分別如下：
2、設定 port forwarding 對應
接著選擇「NETWORK –> Router –> Virtual Server」，進行 port forwarding 的設定：
根據這邊的實驗環境，將 public IP 所接收到的服務對應到 DMZ 中的主機：
如此一來，外部使用者就可以透過 ETH00 上的 public IP 取用內部主機的服務囉!
